רמת הגנה של קופסאות הפצת כרייה

דירוג ההגנה של תיבות הפצת כרייה אינו ערך קבוע בודד, אלא משתנה בהתאם לסביבת ההפעלה הספציפית שלהן ולסוג ה-התפוצצות שלהן. בדרך כלל, דרישת דירוג ההגנה היא IP54 ומעלה.

I. משמעות דירוג ההגנה (שתי ספרות אחרונות של IP)

על פי תקן הנציבות האלקטרוטכנית הבינלאומית (IEC), דירוג ה-IP (הגנה מפני כניסה) מורכב משתי ספרות:

ספרה ראשונה (עמיד בפני אבק):

5: לא מונע לחלוטין חדירת אבק, אך כמות האבק הנכנסת לא תפריע לפעולה תקינה של הציוד או תשפיע על הבטיחות.

6: עמיד לחלוטין בפני אבק; אבק לא יכול להיכנס (אטום לאבק).

ספרה שנייה (עמיד למים):

4: חסין להתיז (לשפריצים מכל כיוון לא אמורה להיות השפעה מזיקה).

5: חסין סילונים (למטוסים מכל כיוון לא אמור להיות השפעה מזיקה).

6: עמיד בפני סילוני מים חזקים (לסילוני מים חזקים אין השפעה מזיקה).

8: טבילה רציפה (ניתן לטבול ברציפות במים בתנאים שנקבעו על ידי היצרן).

II. תיבות חלוקת כרייה מחולקות בעיקר ל:

1. תיבות חלוקת כרייה- כלליות (מתאימות למכרות ללא סכנת פיצוץ)

קופסאות חלוקה אלו משמשות במכרות פחם בהם אין סיכון להתפוצצות גז או אבק פחם.

דרישות רמת הגנה הליבה הנפוצות: בדרך כלל לא נמוכות מ-IP54.

משמעות IP54: 5 מייצג עמיד בפני אבק (עמיד בפני אבק, לא מונע לחלוטין כניסת אבק, אך כמות הכניסה אינה מספיקה כדי להשפיע על הפעולה הרגילה של הציוד), 4 מייצג עמיד למים (מונע התזת מים מכל הכיוונים).

2. תיבות הפצת כרייה חסינות-פיצוץ (מתאימות למכרות עם סכנת פיצוץ גז ואבק פחם)

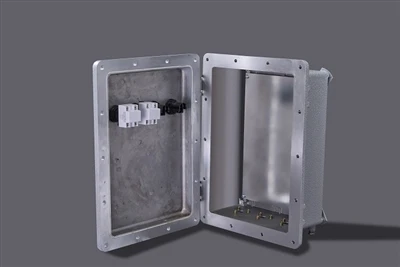

לקופסאות ההפצה הללו יש מארזים חסיני פיצוץ- והם משמשים בסביבות עם גזים נפיצים.

כדי להבטיח בטיחות, רמת ההגנה על המתחם שלהם היא בדרך כלל גבוהה יותר:

רמות הגנה נפוצות: בעיקר IP65 או IP66.

משמעות IP65: חסין אבק לחלוטין ומונע חדירת סילון מים.

משמעות IP66: עמיד לחלוטין בפני אבק ומונע חדירת סילון מים חזק.

רמות גבוהות יותר: בחלק מציוד ליבה של-מתח גבוה, דרישות רמת ההגנה מחמירות אף יותר. לדוגמה, לכמה יחידות חלוקת כוח משולבות במתח גבוה-, חסינות פיצוץ- ובטוחות מהותית עבור יישומי כרייה, יש את כל רכיבי המתח הגבוה- עם דירוג הגנה IP68. המשמעות היא שהציוד אטום לחלוטין לאבק ויכול לפעול בסביבות עם טבילה מתמשכת במים.

ככל שדירוג ההגנה גבוה יותר, כך הדרישות לאיטום הציוד גבוהות יותר, מה שעלול להציב אתגרים לפיזור החום של רכיבים פנימיים. לכן, בעת בחירת תיבות חלוקת כוח לכרייה, דירוג גבוה יותר אינו תמיד טוב יותר; במקום זאת, יש צורך לשקול באופן מקיף את דרישות הבטיחות בפועל ואת סביבת ההפעלה.
